Sténo-Joni, le marathon photo ambulant

Projet réalisé par François de l’R en Mai 2020

Sorte de modules encastrables, ces petits appareils pourront être chargés en papier photosensible, puis déchargés grâce à la Joni-Joni (cf. projet correspondant)

Matériel nécessaire

  • panneau de médium (MDF) 3,5mm (vendu comme 3mm mais généralement plus épais… à vérifier avec un pied à coulisse car mes plans sont prévus pour du 3,5mm!!)
  • vis 10mm diamètre 3mm
  • colle à bois
  • morceau de canette en aluminium
  • aiguille à coudre



1ère étape : recherches et dessins préparatoires

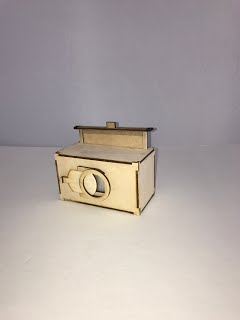

Pour le système de chargement du papier, je me suis inspiré de ce modèle trouvé sur la toile :

seule différence, sur mon appareil le plan-film s’insère par le côté (voir vidéo plus bas). Pour l’obturateur, c’est encore ce modèle qui me servira d’inspiration, le système à coulisse étant à la fois pratique et simple à assembler!

2ème étape : découpe laser

Dans une plaque de medium (MDF ou CP de 3,5mm), découper selon les plans téléchargeable ici: Téléchargez les plans de découpe

3ème étape : assemblage

Une fois les pièces découpées il ne reste plus qu’à les assembler pour former la boite

 Pas de restriction d’usage, sauf commercial bien sûr…

Pour voir l’objet à l’œuvre cliquez ici

Télécharger les plans de découpe

Cliquez ici pour télécharger le fichier .svg sur GitHub
